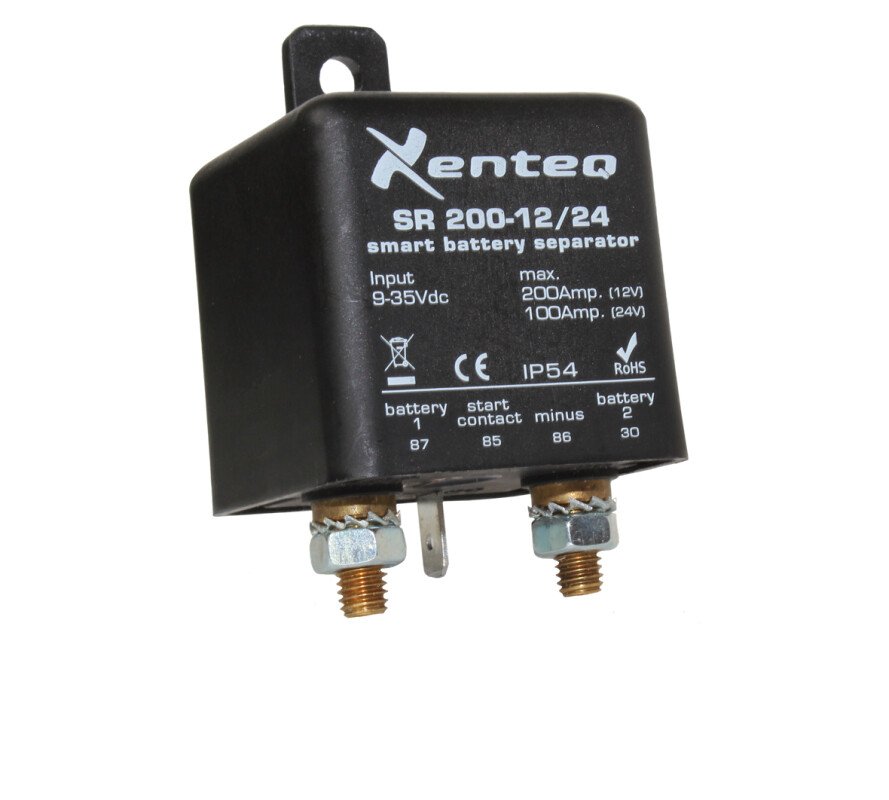

SR- Serie Trennrelais

Parallele Verbindung
Dieses Trennrelais ist eine ideale Lösung, wenn Sie zwei Batterien (oder Gruppen) gleichzeitig mittels einer Batterie laden möchten. Dynamo, Batterieladegerät, Sonnenkollektoren usw. üblicherweise anwendbar auf eine Starterbatterie und eine Servicebatterie, z. B. in Wohnmobilen, Booten, Servicefahrzeugen usw. Die beiden Batterien werden unter bestimmten Spannungsbedingungen parallel geschaltet. Das Relais schaltet nur ein, wenn die gemessene Spannung einer der beiden Batterien ausreichend hoch ist. Sinkt die gemeinsame Spannung jedoch auf den unteren Grenzwert, unterbricht das Relais die Verbindung wieder. Durch diese Batteriewächterfunktion können sich die Batterien nicht gegenseitig entladen.

Starthilfe
Darüber hinaus verfügt das Relais auch über ein externes Signal für die Möglichkeit der sogenannten „Starthilfe“-Funktion. Anhand dieses Signals können Sie manuell wählen, ob die beiden Batterien kurzzeitig parallel geschaltet werden sollen. So kann im Notfall die zweite Batterie weiterhin zum Starten des Fahrzeugs verwendet werden. Der Unterschied zu einem Ladestromteiler besteht darin, dass bei einem Trennrelais die Batterien unter bestimmten Bedingungen parallel geschaltet werden. Mit einem Ladestromteiler bleiben die Akkus immer voneinander getrennt. Hier wird lediglich der angebotene Ladestrom auf die Akkus aufgeteilt. Der Vorteil eines Trennrelais besteht darin, dass der Verlust über die Kontakte praktisch null ist.

Systemspannung automatisch erkennen
Das Trennrelais ist für 12Vdc- und 24Vdc-Systeme geeignet. Das Relais wählt automatisch die richtige Systemspannung. Natürlich müssen die beiden Batterien die gleiche Nennspannung haben.
