In einem Haus oder Gebäude wird die persönliche Sicherheit vor der Netzspannung durch einen Fehlerstrom-Schutzschalter in Kombination mit einem Erdungsstift geregelt. Das ist für jeden eine Selbstverständlichkeit. Was aber, wenn Sie einen Wechselstromgenerator wie beispielsweise einen DC-AC-Wechselrichter oder Generator verwenden? Schließlich erzeugen diese Geräte auch 230VAC.

Schwimmendes Netzwerksystem
Anders verhält es sich beim Einsatz eines Wechselstromgenerators. Ein Gerät wie beispielsweise ein Wechselrichter, Generator etc. ist ein sogenanntes schwebendes Netz. Dies erfordert einen anderen Ansatz zur persönlichen Sicherheit als in einer normalen Situation, beispielsweise in einem Gebäude. Dies entbindet Sie jedoch nicht von der Verpflichtung, für die Sicherheit der mit dem Wechselrichter/Generator arbeitenden Personen zu sorgen. Dies ist daher auch in DIN VDC 0100-410 vorgeschrieben.

Mobile Einheiten
Wechselrichter und Generatoren werden häufig in mobilen/versetzbaren Einheiten wie mobilen Werkstätten (Nutzfahrzeuge), Marktfahrzeugen, Feuerwehrfahrzeugen und auf Baustellen eingesetzt. Solange im Gerät nur 230 VAC verwendet werden, kann ein spezieller (teurer) Fehlerstrom-Schutzschalter (Klasse B) verwendet werden. Wird die 230VAC Spannung allerdings nach draußen geführt oder beginnen Sie außerhalb der Anlage mit den angeschlossenen Geräten zu arbeiten, gibt es nur eine richtige Lösung um 100% sicher arbeiten zu können. Es handelt sich hierbei um einen sogenannten Isolationswächter. Ein Fehlerstrom-Schutzschalter (egal welcher Art) reicht in dieser Situation nicht aus! Ein Isolationswächter wird einfach zwischen den 230VAC Ausgang des Wechselstromgenerators und den Verbrauchern montiert. Auswirkungen Kommt es aufgrund eines fehlenden Isolationswächters zu einem Unfall, kann dies schwerwiegende Folgen haben. Die 230 V Wechselspannung werden nicht abgeschaltet, wenn jemand damit in Berührung kommt. Darüber hinaus kommt die Verantwortung des Gerätebesitzers und des Installateurs zum Tragen. Mit der Installation nur eines Gerätes ist das gesamte Thema persönliche Sicherheit gelöst. Darüber hinaus ist ein Isolationswächter das einzige Gerät, das eine vollständige Überwachung sowohl innerhalb als auch außerhalb der Einheit gewährleistet.

Weitere Anwendungssituationen
Die oben genannte Norm gilt für Fahrzeuge und mobile/bewegliche Einheiten, die gewerblich genutzt werden. Wohnwagen, Wohnmobile etc. unterliegen zwar nicht der gesetzlichen Pflicht, die Sachverhalte sind aber natürlich identisch. Relativ neue Einsatzgebiete für Wechselrichter sind Strandhäuser, „Tiny Houses“, Gartenhäuser etc. Dabei handelt es sich nicht um mobile Einheiten. Da aufgrund des erdfreien Netzes kein Erdungsstift verwendet werden kann, stellt ein Isolationswächter auch hier eine fertige und sichere Lösung dar.

Qualitäts-Highlights
Qualitäts-Highlights
Qualitäts-Highlights
Qualitäts-Highlights

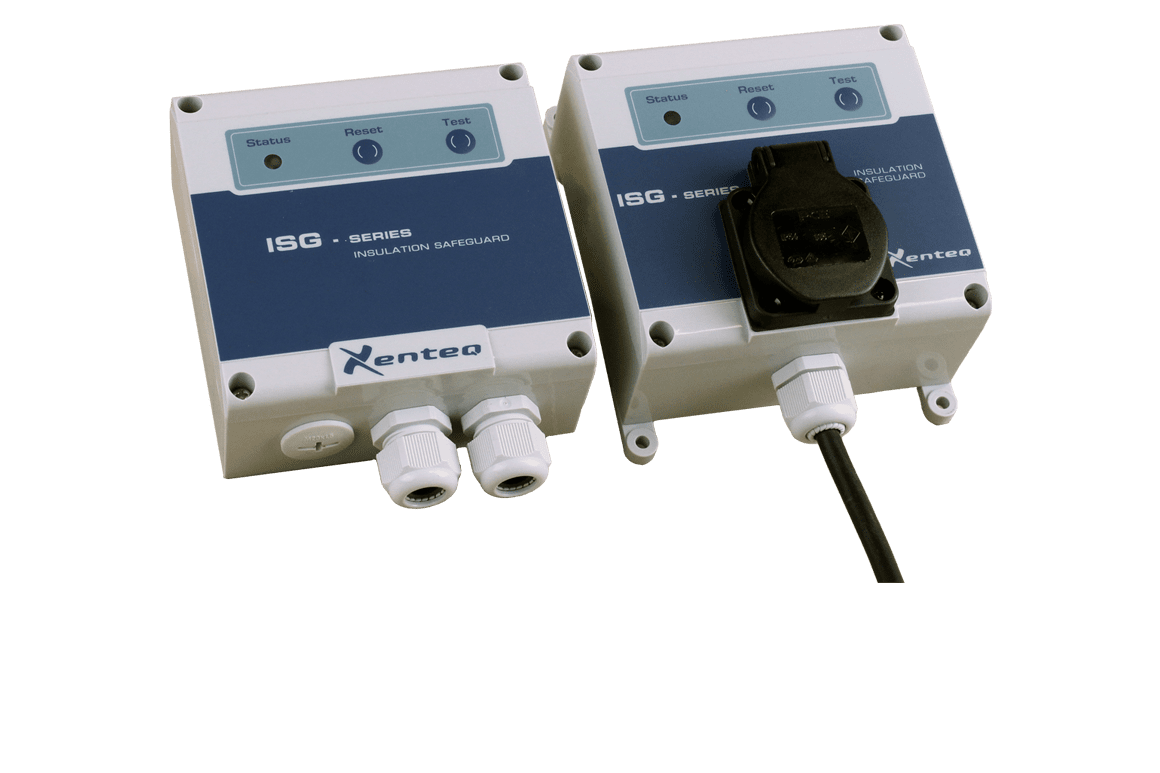

Spezifikationen

Artikel-Nr.BetriebspannungMax. LeistungKomb. mit NetzspannungAbmessungenGewicht
ISG 230-10 (noch nicht verfügbar)230Vac2300WattNein120x122x56 mm0,4 kg
ISG 230-16PP230Vac3680WattNein120x122x82 mm0,8 kg
ISG 230-25230Vac5750WattJa120x122x56 mm0,45 kg

Downloads

DE - Prospekt ISG-Serie.pdf > Download
NL-EN-DE- Manual ISG-series V1.01A.pdf > Download
ENG - Specifications ISG-series V2.pdf > Download
ENG - Dimensions ISG-series V1.pdf > Download
ENG- Connection diagrams ISG-series V1.pdf > Download
