Zwei 230VAC-Quellen

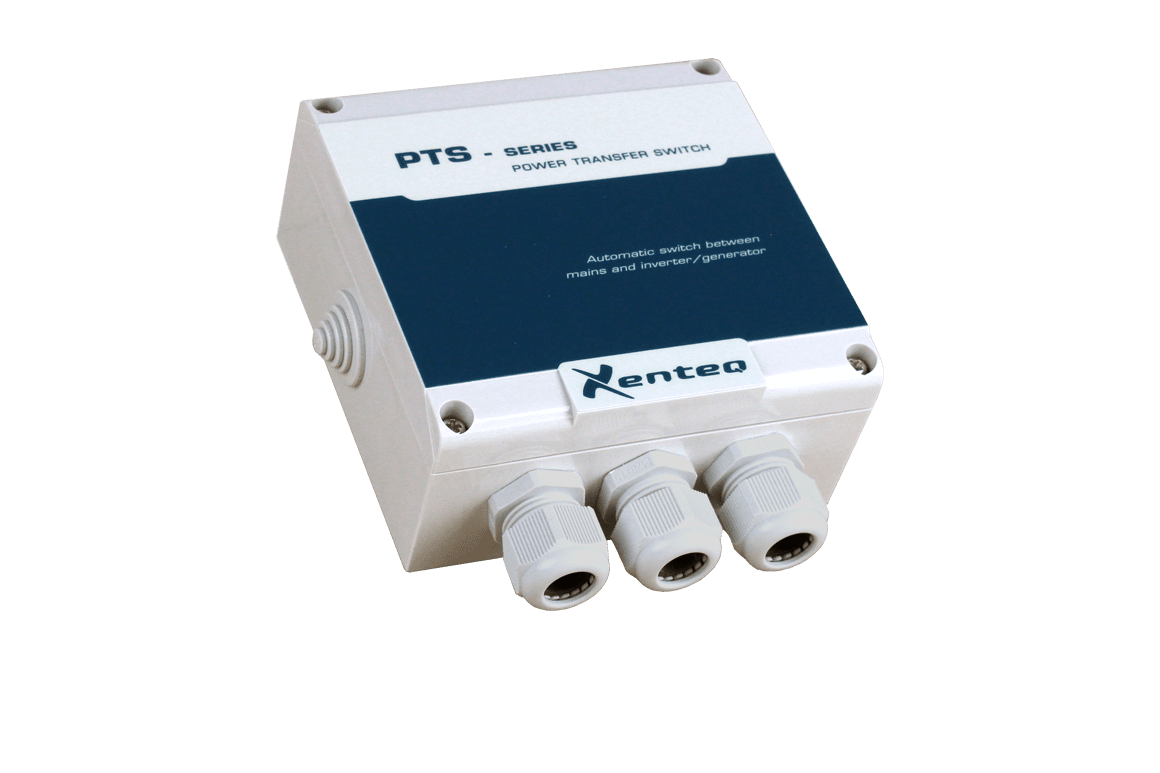

Wenn Sie die 230VAC-Geräte im gleichen Stromkreis sowohl an der normalen Netzspannung als auch an einem DC-AC-Wechselrichter betreiben möchten, ist die Installation einer sogenannten automatischen Netzumschaltung ein Muss. Die Umschalter der PTS-Serie sorgen für ein fehlerfreies Umschalten zwischen zwei 230VAC-Quellen. Die ideale Lösung für Wohnmobile, Boote, Nutzfahrzeuge, Marktfahrzeuge und so weiter, aber auch zum Aufbau eines Backup-Systems. Die PTS-Umschaltbox wählt automatisch zwischen den beiden Eingängen. Wird die Netzspannung von außen angeschlossen, arbeitet das Gerät ab diesem Zeitpunkt über das Netz. Fällt die Netzspannung wieder ab, schaltet das System wieder auf den Wechselrichter um. Das Gerät funktioniert weiterhin tadellos, ohne dass es weiter beachtet werden muss. Wenn kein Schaltkasten im Stromkreis installiert ist, wird die Netzspannung parallel zum Ausgang des DC-AC-Wechselrichters geschaltet. Dadurch wird der Wechselrichter stark beschädigt. Neben der Kombination Netzspannung - Wechselrichter kann die Schaltbox auch in Kombination mit Netzspannung verwendet werden. Aggregat oder Aggregat in Kombination mit Wandler. Ein wichtiges Merkmal ist, dass dieser Power Transfer Switch zweipolig (Phase und Neutral) abschaltet.

Kommunikation mit PurePower Wechselrichter (X-Com)
Das Modell PTS 230-25 verfügt über einen Plug & Play Anschluss speziell für die Kommunikation mit den PurePower Wechselrichtern von Xenteq (ab 600 Watt). Dadurch besteht die Möglichkeit, den Wechselrichter automatisch ein- oder auszuschalten. Bei vorhandener Netzspannung schaltet die PTS-Schaltbox den PurePower Wechselrichter ab. Fällt die Netzspannung ab, wird der Wechselrichter wieder eingeschaltet. Dadurch wird der Wechselrichter nicht unnötig eingeschaltet, das spart die Batterie  und Sie müssen den Wechselrichter nicht manuell ein-/ausschalten. Wenn Sie zusätzlich zu dieser Automatikfunktion den PurePower Wechselrichter manuell über die erhältliche Fernbedienung PPR-1 oder PPR-3 bedienen möchten, können Sie dies durch Hinzufügen des T-Splitters tun.

Potentialfreier Kontakt
Ein weiterer Anschluss, den das Modell PTS 230-25 besitzt, ist ein potentialfreier Kontakt. Dabei stehen mehrere Möglichkeiten zur Verfügung, beispielsweise das Starten eines Generators, das Ein-/Ausschalten eines Wechselrichters oder das Generieren eines (Warn-)Signals.

Qualitäts-Highlights
Qualitäts-Highlights
Qualitäts-Highlights
Qualitäts-Highlights

Spezifikationen

ArtikelSystemspannungMaximale LastX-comMessungenGewicht
PTS 230-10230Vac10Amp- 2300WattNein10x10x6 cm0,2kg
PTS 230-25230Vac25Amp - 5750WattJa12x12x5,6 cm0,5kg

Optionen

T-Splitter

T-Splitter

  • Zur kombinierten Nutzung der automatischen Ein-/Ausschaltfunktion über PTS 230-25 und der manuellen Ein-/Ausschaltfunktion per Fernbedienung
  • Geeignet für die PurePower-Serie und die PurePowerPlus-Serie

Show

Downloads

NL-EN-DE - Manual PTS-serie V2C.pdf > Download
DE - Prospekt PTS-serie.pdf > Download
ENG- Specs PTS-series V3.pdf > Download
ENG - Connection diagram PTS- series.pdf > Download
